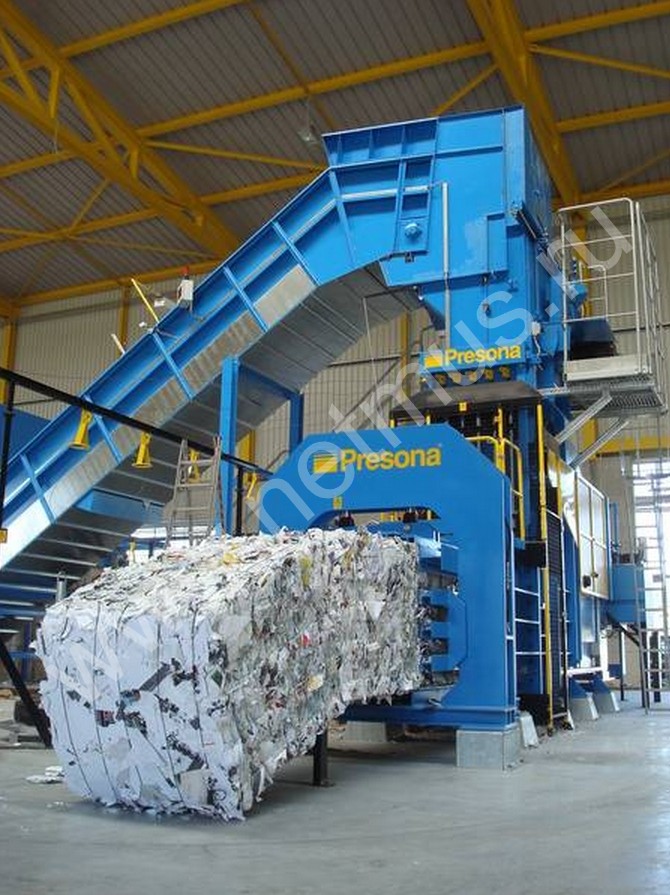

Горизонтальный пресс для вторичного сырья LP 110 CH4 с технологией предварительного прессования
Все прессы моделей EH, VH и CH оборудованы системой предварительного прессования. Материал, поступающий из загрузочного отверстия, сжимается предварительным прессом. Благодаря этому, к началу работы основного пресса в пресс-камере не остается излишков материала. Традиционные прессы, как правило, оснащены системами обрезки лишнего материала в пресс-камере. Эти системы подвержены сильному износу, к тому же при этом повышается риск остановки работы пресса из-за застревания материала Предварительное прессование позволяет максимально эффективно использовать силу давления основного пресса, не требуется никаких затрат на обрезку излишков прессуемого материала.
Преимущества прессов моделей EH, VH и CH
• Высокая износостойкость благодаря использованию системы предварительного прессования
• Низкий уровень энергопотребления
• Формирование кип оптимальных размеров и плотности для различных типов прессуемого материала
• Простота в эксплуатации
• Надежность
• Высокий уровень безопасности всех компонентов пресса
Прессы моделей EH, VH и CH предназначены для компактирования вторсырья самых разнообразных типов: бумаги, картона, газет, журналов, полимерной пленки, ПЭТ-бутылок, алюминиевых и жестяных банок, бытовых отходов, измельченных промышленных отходов и др. Благодаря большому выбору дополнительного оборудования имеется возможность изготавливать системы, ориентированные на конкретные требования наших клиентов с производительностью горизонтальных прессов от 50 до 800 кубометров в час и более.
Фрикционный канал
• Давление во фрикционном канале регулируется с помощью основной гидравлической системы
• Постоянная регулировка силы давления с панели управления пресса
• Благодаря монолитной конструкции боковых фрикционных клапанов материал лучше удерживается внутри канала
• Предусмотрено покрытие всех внутренних поверхностей сменными пластинами из стали (стандарт) или из износостойкой стали Hardox 500 (опция)
Основной пресс
• Пресс перемещается на восьми сверхпрочных колесах, движущихся по направляющим в нижней части основного пресса и в нижней части предварительного пресса
• Прочные и компактные износостойкие направляющие колодки в боковых зонах пресса
Предварительный пресс
• Усиленные подшипники вала предварительного пресса
• Подшипники со сменными втулками вала
• Система контроля положения предварительного пресса в ходе работы гарантирует блокировку смотровых люков и защитных кожухов
Рама, каркас
• Нижняя плита рамы пресса выполнена из стали толщиной 25 мм
• Возможность изготовления сменных направляющих в нижней и боковых частях пресса из стали (стандарт) или из износостойкой стали Hardox 500 (опция)
Гидравлическая система
• Главный привод 2 x 55 кВт (LP 140 CH1 S) или 2 х 75 кВт (LP 140 CH2 S) со сдвоенной системой гидронасосов
• Система контроля уровня масла
• Датчик температуры масла – текущая температура отображается на экране панели управления
• Маслоохладитель
• Маслонагреватель (опция)
Обвязка кип
• Система обвязки с пятью прямыми иглами, двигающимися по вертикальной оси
• Простая и надежная конструкция устройства скручивания с эксцентриковым приводом; возможность установки количества скручиваний с панели управления – для оптимального соотношения расхода проволоки и прочности готовой кипы
• Система протяжки проволоки, рассчитанная на применение больших катушек с проволокой
• Дополнительное обвязочное устройство с четырьмя горизонтальными рядами проволоки (опция) – для достижения максимального веса кипы, изготавливаемой из ПЭТ-бутылок и других расширяемых материалов.
Система управления
• ПЛК фирмы Siemens
• Интерфейс оператора Premi для управления системой и наблюдения за ходом работы.
• Быстроразъемные соединения - быстрый и безопасный монтаж.
• Система фотоэлементов для управления прессом и конвейерами.
• Три уровня расположения фотоэлементов - максимальный контроль цикла прессования материалов c различной изначальной плотностью.
• При прессовании запыленного или загрязненного материала могут использоваться усиленные фотоэлементы (опция).
• GSM-модем (опция) для поиска/устранения неисправностей и обновления программного обеспечения.
Технические характеристики | Единицы измерения | LP110CH4S |
Сила прессования | т | 110 |
Сила предварительного прессования | т | 54 |
Теоритическая объемная производительность | м³/ч | 1540 |
Максимальная объемная производительность | м³/ч | 800 |
Весовая производительность | т/ч | 19-41 |
Загрузочное отверстие (ДxШ) | мм | 1650х1100 |
Размер кипы (ВxШ) (длина варьируется) | мм | 1100х1100 |
Плотность кипы | кг/м³ | 475–650 |
Количество вертикальных рядов проволоки | шт | 5 |
Удельное давление | Н/см2 | 90 |
Максимальное давление масла | бар | 270 |
Объем масляного бака | л | 2000 |
Мощность электродвигателя | кВт | 2х55 |
Мощность маслоохладителя | кВт | 1x3,0 |
Вес | т | 30 |
Модель | LP 40 ОН2 | LP 40 EH1 | LP 50 EH1/ЕН2/ЕН3 | LP 50 VH1/VH2/VH3 | LP 65 VH1 | LP 80 VH1/VH2 |
Весовая производительность (т/ч) | 6,0-10,0 | 3-10 | 6-14/8-22/10-27 | 6-14/8-22/10-27 | 8/15 | 9-25/13-30 |
Размер кипы (ВxШ) (мм) | 850 х 750 | 720x1100 | 720x1100 | 720x1100 | 1100x750 | 750x1100 |
Плотность кипы (кг/м3) | 300-400 | 375-525 | 400-550 | 400-550 | 425-575 | 450-600 |
Сила давления основного пресса (т) | 40 | 40 | 50 | 50 | 65 | 78 |
Мощность (кВт) | 30 | 1x15 | 22/37/45 | 22/37/45 | 37 | 55/2х45 |
Гарантия (г) | 2 | 2 | 2 | 2 | 2 | 2 |
Модель | LP 85 VH1/VH2 | LP 100 CH2/CH4/CH4 S | LP 110 CH2/CH4/CH2 S/CH4 S | LP 100 DH4/DH4 S | LP 140 CH1 S/CH2 S | LP 140 XH1 S/XH2 S |
Весовая производительность (т/ч) | 9-25/13-30 | 12-25/14-32/19-41 | 12-25/14-32/15-34/19-41 | 13-32/17-40 | 15/18 | 16/19 |
Размер кипы (ВxШ) (мм) | 750x1100 | 750x1100/750х1100/1100х1100 | 750x1100/1100х1100 | 750x1100/1100x1100 | 1100x1100 | 1100x1100 |
Плотность кипы (кг/м3) | 450-650 | 500-725/500-725/450-600 | 500-750/475-650 | 500-725/450-600 | 475-700 | 475-700 |
Сила давления основного пресса (т) | 85 | 100 | 110 | 100 | 1400 | 140 |
Мощность (кВт) | 55/2х45 | 2х45/2х55/2х55 | 1 x 3,0 | 2x55 | 2x55 | 2х5/2х75 |
Гарантия (г) | 2 | 2 | 2 | 2 | 2 | 2 |
