Разрыватель пакетов OC250/75

  • Купить Разрыватель пакетов OC250/75
Получить коммерческое предложение
  • Тип перерабатываемого материала:
* - Цена товара будет сформирована в индивидуальном порядке после заполнения формы запроса коммерческого предложения. Возможны персональные решения под каждую единицу оборудования.
Получить коммерческое предложение

Описание

Разрыватель пакетов OC250/75

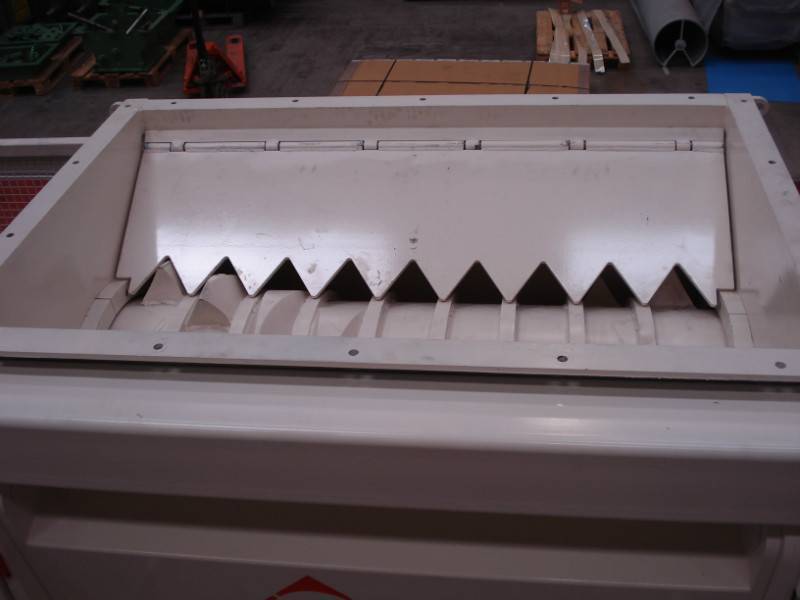

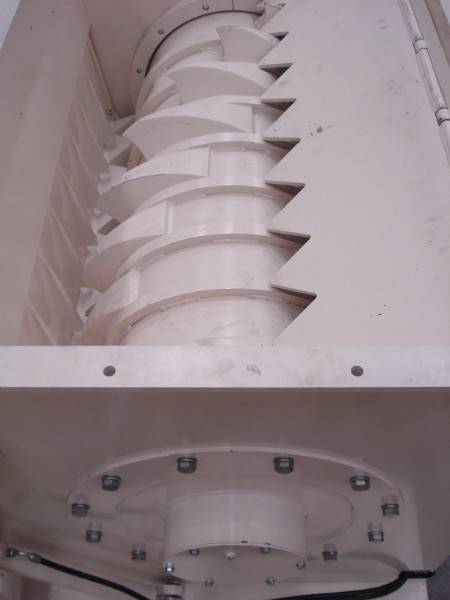

Разрыватель пакетов типа OC спроектирован и произведен для максимального открытия пакетов с мусором, поступающих на мусоросортировочный комплекс (МСК). Машина может использоваться для переработки бытового мусора или легких упаковочных материалов. Установка оборудована ротором, который вращается с медленной скоростью. Привод ротора осуществляется от электродвигателя. Система трансмиссии ротора состоит из ремня и планетарного редуктора. Скорость вращения ротора регулируется частотным преобразователем. Ротор оснащен высокоустойчивыми к износу инструментами, расположенными по спирали на поверхности ротора. Эти инструменты называются зубьями, которые вскрывают пакеты путем прижатия их к ряду дополнительных зафиксированных зубьев. Расстояние между зубьями ротора и рядом зафиксированных зубьев можно регулировать вручную. Установка отличается максимальной производительностью при вскрытии пакетов и не разрушает материал внутри пакетов. Установка OC увеличивает эффективность технологического процесса и рекуперации ценных материалов.



Режущий механизм



Прямой привод от электродвигателя посредством гидродинамической муфты. Для регулировки оборотов электродвигателя и настройки их в соответствии с требованиями к перерабатываемому материалу предусмотрен частотный преобразователь, который позволяет задать фиксированную скорость вращения ротора в зависимости от требуемых параметров технологического процесса. Разрыватель пакетов модели OC оборудован системой самоочистки, которая функционирует в соответствии с предварительно задаваемыми циклами вращения ротора, в зависимости от требований к технологическому процессу и типа перерабатываемого материала.



Регулировка зазора резки



Для регулировки потока материала между зубьями ротора и рядом фиксированных зубьев в соответствии с параметрами технологического процесса, установка оборудована системой ручной регулировки зазора при помощи ручек. Ручки позволяют регулировать зазор в диапазоне 5-150 мм.



Система безопасности и очистки



Боковая смотровая дверца позволяет выполнять удобную и безопасную очистку ротора. Эта дверца открывается посредством гидравлического насоса и позволяет осуществлять легкий и удобный доступ к машине. Установлены несколько блокировок, чтобы исключить нахождение дверцы в открытом состоянии в случае включенной машины, и для открытия двери только в случае необходимости. Машина оборудована распределительным щитом с сенсорным дисплеем, на котором осуществляется доступ к соответствующим меню. Также машина оснащена приводом, который активируется трехпозиционным переключателем с ключом.



Режимы работы:



• Локальный - включение привода для запуска только этой машины

• Удаленный - машина запускается в комплексе с остальным оборудованием

• Техобслуживание - используется для выполнения соответствующих процедур техобслуживания или для поднятия дверцы со стороны барабана.



Технические характеристики

Технические характеристики Единицы измерения OC250/75
Длина мм 4 635
Ширина мм 1 500
Высота мм 1 855
Вес кг 6 800
Длина ротора мм 2 500
Внешний диаметр мм 950
Скорость вращения об/мин 0-12
Количество зубьев шт 26
Ряд зафиксированных зубьев шт 13
Зазор резки мм 5-150
Привод кВт 75
Напряжение В 400-690
Частота Гц 50
Скорость вращения об/мин  1 480
Защита электродвигателя  -  PTC-термистор
Класс защиты  -  IP 55
Покрытие
Очистка Дробеструйная обработка до степени чистоты SA 2 1/2
Тип защитного покрытия  -  Окрасочное покрытие
Грунтовочный слой мкм Двухкомпонентная эпоксидная грунтовка, толщина сухого слоя 80
Слой краски, цвет мкм RAL, по согласованию с заказчиком, толщина сухого слоя 40
Общая толщина покрытия мкм 120

Схемы

1. Ротор

2. Система регулировки зазора между зубьями ротора и фиксированным рядом зубьев

3. Гидравлическая система открытия боковой дверцы

4. Планетарный редуктор

5. Электродвигатель

6. Устройство очистки ротора

7. Распределительный щит
