Баллистический сепаратор

  • Купить Баллистический сепаратор
Получить коммерческое предложение * - Цена товара будет сформирована в индивидуальном порядке после заполнения формы запроса коммерческого предложения. Возможны персональные решения под каждую единицу оборудования.
Получить коммерческое предложение

Описание

Баллистический сепаратор

Оборудование является частью, которая предназначена для разделения подаваемых твердых отходов в соответствии с их фракцией, плотностью и формой. Конструкция баллистического сепаратора имеет форму наклонного ската, который образуют 6 продольных перфорированных пластин (лопастей). Эти пластины движутся в противофазе друг к другу посредством двух коленчатых валов, расположенных поперечно в верхней и нижней части ската. Наклон оборудования и колебательное перемещение лопастей обеспечивают разделение потока поступающего материала на три разные фракции:



• перекатывающиеся объекты (элементы трехмерной формы) - легкая упаковка, бутылки, жестяные банки, консервные банки, перемещаются назад пластинами и выгружаются в задней секции оборудования.

• плоские объекты (элементы двухмерной формы) - бумага, картон и пленка перемещаются в верхнюю секцию сепаратора и выгружаются в передней части оборудования.

• материалы мелких фракций, остатки органических продуктов и мелкие неподходящие материалы (камни, песок и т.д.) отсеиваются через отверстия продольных лопастей и собираются в нижней части.



Колебательные перемещения пластин «разрыхляют» материалы мелких фракций, поэтому эффективность отделения таких материалов очень высокая. Угол наклона баллистического сепаратора можно регулировать посредством гидравлической установки, которая обеспечивает функционирование двух боковых цилиндров. Кроме того, в задней секции также установлены три вентилятора, которые улучшают эффективность разделения плоских и перекатывающихся объектов. Скорость колебательного перемещения лопастей также можно регулировать в соответствии с типом перерабатываемых отходов. Конструкция баллистического сепаратора также включает в себя шумоизоляционный кожух, люк для доступа внутрь с целью выполнения очистки, платформу для доступа к коленчатым валам с целью выполнения их техобслуживания, и централизованную систему смазки. Баллистические сепараторы спроектированы с соблюдением самых строгих требований к эксплуатационной безопасности, а также предусматривают легкий доступ для выполнения техобслуживания и очистки всех компонентов, подверженных износу.

Технические характеристики

Технические характеристики Единицы  измерения Баллистический сепаратор
Производительность м3/ч 130
Длина мм 7470
Ширина мм 4268
Высота мм 1950
Вес кг 10000
Наклон мм От 9o до 18o с гидравлическими цилиндрами
ЛОПАСТИ С СОРТИРУЮЩИМИ ОТВЕРСТИЯМИ
Количество лопастей шт 8
Ширина лопасти мм 422
Длина лопасти мм 5600
Сортирующие отверстия  -  Форма и размер зависят от технологического процесса
Вес одной лопасти кг приблизительно 220
Материал изготовления мм 3
КОЛЕНЧАТЫЕ ВАЛЫ
Кол-во коленвалов шт 2
Скорость вращения коленвалов об/мин 200
ЭЛЕКТРОДВИГАТЕЛЬ И ТРАНСМИССИЯ
Тип   Мотор-редуктор производства SEW Eurodrive или подобный ему
Тормоз двигателя   Тормоз в электродвигателе ведущего вала
Входная мощность кВт  2  x 5,5
Тип привода   Прямой
Гидравлическая система кВт  3
Вентиляторы кВт  3  x 0,47
Расположение электродвигателя   Ведущий вал нижнего расположения во внешней части баллистического сепаратора
Тип соединительной муфты   Резина, тип FENAFLEX F110
Тип приводного механизма   Прямая передача посредством дисковой муфты
БУНКЕРЫ ДЛЯ РАЗГРУЗКИ МАТЕРИАЛА
Баллистический сепаратор оснащен тремя разгрузочными бункерами (по одному для каждой отсортированной фракции) для осуществления выгрузки материала на соответствующие ленточные транспортеры и для предотвращения падения материала на пол производственного помещения.
Бункеры изготовлены из 3-мм стальных листов, которые прикреплены к конструкции баллистического сепаратора. После установки ленточных транспортеров для сбора разделенных фракций, расположение бункеров регулируется таким образом, чтобы обеспечить безопасность и чистоту технологического процесса
ГАБАРИТНЫЕ РАЗМЕРЫ РАЗГРУЗОЧНЫХ БУНКЕРОВ
Бункер для трехмерных объектов, перекатывающихся объектов мм 850 x 3444
Бункер для объектов мелких фракций мм 4350 x 3444
Бункер для двухмерных, плоских объектов мм 1000 x 3444
Уровень шума дБ 80
Шумоизолирующий кожух Баллистический сепаратор оборудован шумоизолирующим кожухом, изготовленным из панелей типа сэндвич, которые снижают уровень шума,  генерируемого в процессе переработки материала внутри баллистического сепаратора. Кроме того, панели предотвращают выброс материала наружу из машины.
Система безопасности и очистки Баллистический сепаратор оснащен дверцей для доступа, установленной таким образом, чтобы обеспечивать легкий доступ к верхней секции внутренней части для выполнения очистки и техобслуживания, в особенности, очистки сортирующих отверстий лопастей. Дверца для доступа оборудована защитной системой, которая предотвращает ее открытие во время работы машины.

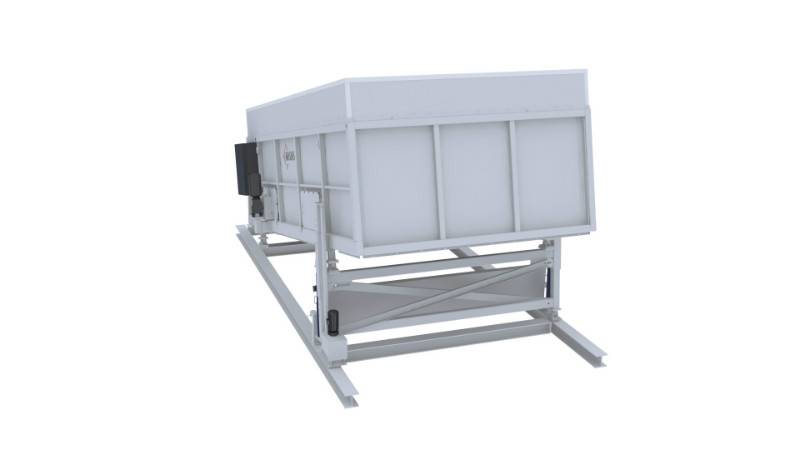

Опорная конструкция Опорная конструкция изготовлена из стальных профилей HEA 200, соединенных вместе болтами и закрепленных на опорах. Все эти элементы вместе образуют прочную единую конструкцию.

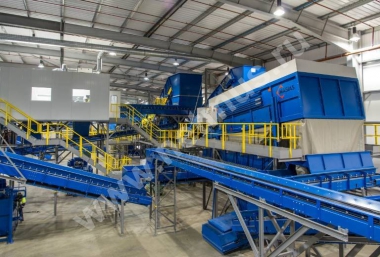

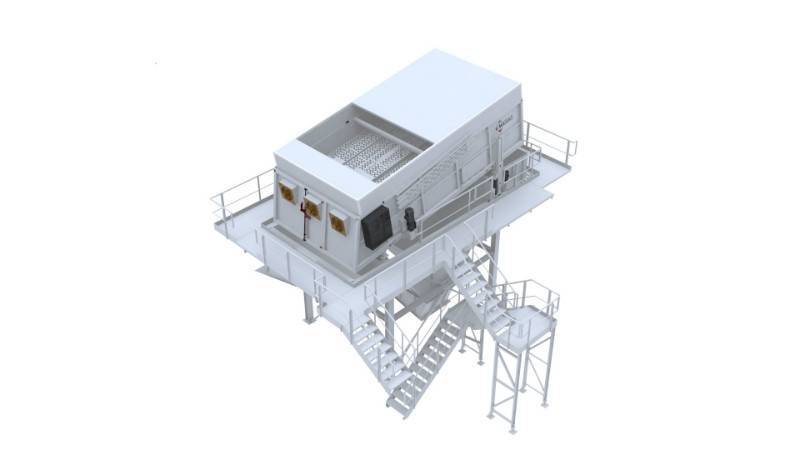

Баллистический сепаратор оборудован мостками для техобслуживания, а также лестницами с поручнями для доступа по периметру оборудования.



Схемы

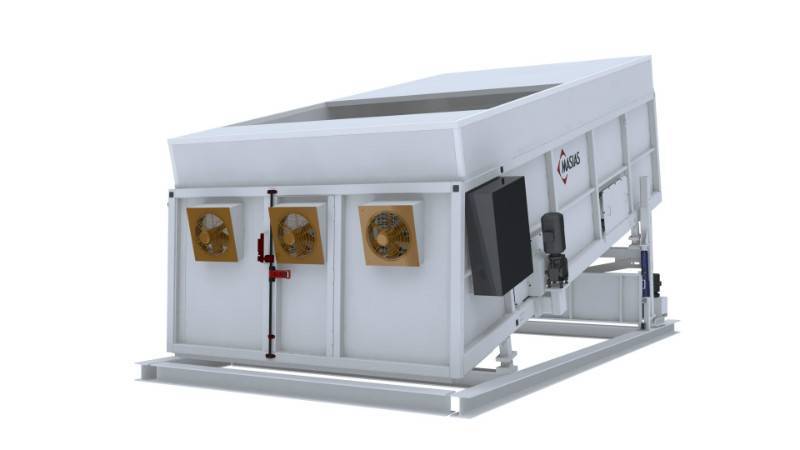

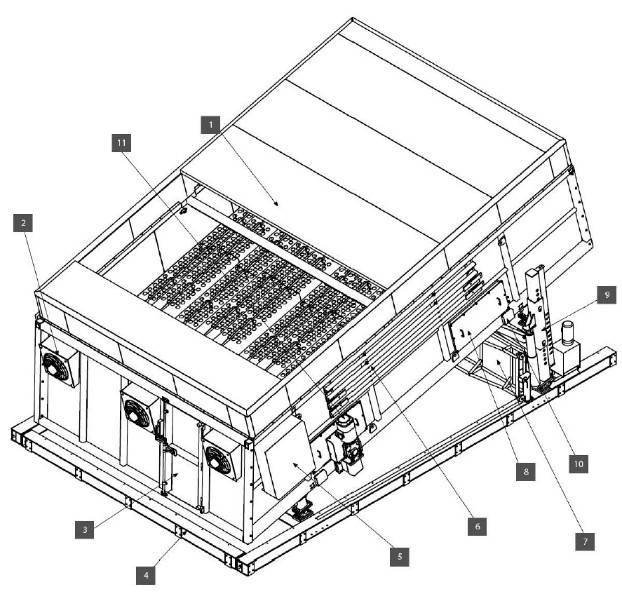

На схеме:

1. Панели кожуха и элементы шумоизоляции.

2. Вентиляторы.

4. Стандартная опорная конструкция.

5. Распределительный щит.

6. Инструмент для выравнивания лопастей.

7. Платформа для выполнения техобслуживания.

8. Дверца доступа для выполнения техобслуживания.

9. Гидравлическая подъемная система.

10. Централизованная система смазки.

11. Электродвигатель с тормозом и приводом.
