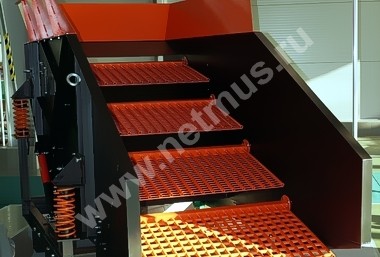

Сепаратор вибрационный четырехступенчатый

  • Купить Сепаратор вибрационный четырехступенчатый
Получить коммерческое предложение * - Цена товара будет сформирована в индивидуальном порядке после заполнения формы запроса коммерческого предложения. Возможны персональные решения под каждую единицу оборудования.
Получить коммерческое предложение

Описание

Сепаратор вибрационный (вибросито) представляет собой систему из четырёх элементов типа «сито», с двумя вибрационными двигателями. Устройство предназначено для тонкодисперсной сепарации фракций различного происхождения, преимущественно балластных, размером от 20х20мм до 60х60мм. Размер ячейки подбирается в зависимости от особенностей состава ТБО в данном регионе. Рабочие элементы расположены с понижением друг под другом. Все 4 элемента устройства расположены под некоторым углом относительно горизонтальной оси, за счёт чего достигается поступательное движение материала от приёмной части к зоне выгрузки. За время прохождения через все 4 просеивающих элемента, материал успевает сделать полный оборот 360⁰, за счет чего достигается максимальная эффективность отбора. Корпус сепаратора закреплён на 6-ти амортизаторах пружинного типа и 2-х гидравлического. Все 4 наклонных элемента сепаратора вместе с верхней частью корпуса приводятся в движение при помощи 2-х специальных вибромоторов общей мощностью до 8-ми кВт. Для того, чтобы добиться от данной модели вибросита высокоскоростной тонкодисперсной сепарации, были объединены несколько ключевых особенностей конструкции. Вибрационные двигатели крепятся непосредственно к раме вибросита и располагаются над его основанием. Благодаря такому размещению двигателей удается максимально увеличить значение G и передавать его непосредственно на поверхность сетки. Колебания, создаваемые двигателями, при этом происходят в противоположных направлениях, за счет чего не возникает явления резонанса (раскачивания) агрегата. Плавающие подвески дополнительно изолируют вибрирующую раму вибросита от опорной рамы. Сепаратор имеет регулировки наклона рабочих элементов. Также предусмотрена регулировка уровня мощности мотор – редукторов, что, как и вышеперечисленная регулировка, позволяет подобрать необходимый режим работы в зависимости от общей производительности (пропускной способности) линии сортировки.

Технические характеристики

Технические характеристики Единицы измерения СВ1250/3340
Производительность тонн/час До 30
Тип и количество приводов шт. 2 электрических мотора вибрационного типа (производства Италия), регулируемые по мощности
Общая потребляемая мощность кВт 8
Напряжение В 380
Электромотор кВт 5,5
Напряжение вольт 380
Рабочая температура ⁰С -40…+45
Количество рабочих органов шт. 4
Размер ячейки рабочих органов мм от 20х20 до 60х60
Тип амортизаторов - пружинные
Общая ширина площадки сепарации мм 1250
Общая длина площадки сепарации мм 3350

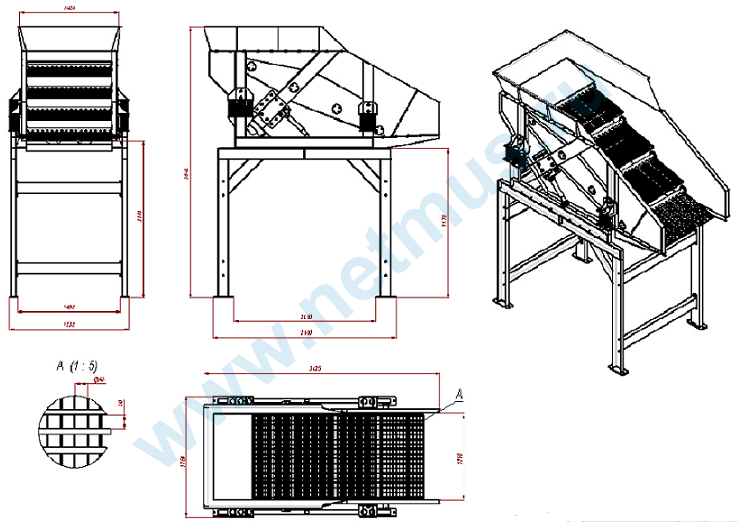

Схемы


Видео

Сепаратор вибрационный (вибросито) представляет собой систему из четырёх элементов типа «сито», с двумя вибрационными двигателями. Устройство предназначено для тонкодисперсной сепарации фракций различного происхождения, преимущественно балластных, размером от 20х20мм до 60х60мм. Размер ячейки подбирается в зависимости от особенностей состава ТБО в данном регионе. Рабочие элементы расположены с понижением друг под другом. Все 4 элемента устройства расположены под некоторым углом относительно горизонтальной оси, за счёт чего достигается поступательное движение материала от приёмной части к зоне выгрузки. За время прохождения через все 4 просеивающих элемента, материал успевает сделать полный оборот 360⁰, за счет чего достигается максимальная эффективность отбора. Корпус сепаратора закреплён на 6-ти амортизаторах пружинного типа и 2-х гидравлического. Все 4 наклонных элемента сепаратора вместе с верхней частью корпуса приводятся в движение при помощи 2-х специальных вибромоторов общей мощностью до 8-ми кВт. Для того, чтобы добиться от данной модели вибросита высокоскоростной тонкодисперсной сепарации, были объединены несколько ключевых особенностей конструкции. Вибрационные двигатели крепятся непосредственно к раме вибросита и располагаются над его основанием. Благодаря такому размещению двигателей удается максимально увеличить значение G и передавать его непосредственно на поверхность сетки. Колебания, создаваемые двигателями, при этом происходят в противоположных направлениях, за счет чего не возникает явления резонанса (раскачивания) агрегата. Плавающие подвески дополнительно изолируют вибрирующую раму вибросита от опорной рамы. Сепаратор имеет регулировки наклона рабочих элементов. Также предусмотрена регулировка уровня мощности мотор – редукторов, что, как и вышеперечисленная регулировка, позволяет подобрать необходимый режим работы в зависимости от общей производительности (пропускной способности) линии сортировки.

Технические характеристики Единицы измерения СВ1250/3340
Производительность тонн/час До 30
Тип и количество приводов шт. 2 электрических мотора вибрационного типа (производства Италия), регулируемые по мощности
Общая потребляемая мощность кВт 8
Напряжение В 380
Электромотор кВт 5,5
Напряжение вольт 380
Рабочая температура ⁰С -40…+45
Количество рабочих органов шт. 4
Размер ячейки рабочих органов мм от 20х20 до 60х60
Тип амортизаторов - пружинные
Общая ширина площадки сепарации мм 1250
Общая длина площадки сепарации мм 3350
