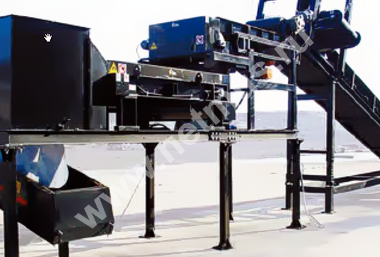

Вихретоковый сепаратор

  • Купить Вихретоковый сепаратор
Получить коммерческое предложение * - Цена товара будет сформирована в индивидуальном порядке после заполнения формы запроса коммерческого предложения. Возможны персональные решения под каждую единицу оборудования.
Получить коммерческое предложение

Описание

Вихретоковый сепаратор



Вихретоковый сепаратор немагнитных металлов позволяет отделять цветные металлы. Благодаря вихретокам, токопроводящие металлы приобретают траекторию движения отличную от инертной фракции, что и обеспечивает сепарацию цветных металлов. Вихретоковый сепаратор способен отделять немагнитные металлы, такие как Al, Mg, Cu, Ag, Zn, Sn,Pb, из инертных материалов, не являющихся проводниками, например, стекло, дерево, пластик, резина, бумага и т.д. Принцип работы cепараторов основываются на вихревых токах (токах Фуко), генерируемых в материалах при помощи высокоскоростных вращающихся магнитных полей. Отделение металлов от инертных материалов происходит с помощью выбрасывания: все материалы двигаются по конвейеру над магнитным ротором, немагнитные металлические части выбрасываются вперёд, в то время как прочие материалы падают вниз.



Применение



Вихретоковые сепараторы как правило используются в случаях, когда необходимо отделение неметаллических металлов. Наиболее часто сепараторы используются на следующих типах предприятий:



 • мусоросортировочные комплексы, работающие со смешанными отходами.

 • комплексы по переработке алюминиевой упаковки.

 • комплексы по переработке стекла.

 • комплексы по переработке ПВХ – ПЭ – ПЭТ.

 • комплексы по переработке дерева.

 • комплексы по измельчению алюминиевых форм, автомобильной и бытовой электроники.

 • заводы по плавке алюминия, бронзы, меди и латуни.

 • литейные заводы цветных металлов.

 • комплексы по утилизации продуктов сгорания и зол из инсинераторных печи.



Выбор оборудования:



Для каждого из вышеупомянутых вариантов существуют различные модели сепараторов ECS, отличающихся габаритами и производительностью. От начальных моделей ECS 500 до больших ECS 2500, возможно перерабатывать от 3 до 250 м3/ч, материалы размером от 3 до 400 мм, с высочайшей эффективностью сепарации. Наиболее точный подбор модели сепаратора позволяют осуществить консультации наших менеджеров и опросные листы. Находящаяся в них информация позволит нам определить и  предложить вам сепаратор ECS, имеющий все необходимые характеристики.  Мы также готовы принять и протестировать материалы, чтобы убедиться вместе с вами, что предлагаемое оборудование будет справляться с необходимыми требованиями.



Описание:



• прочная рама.

• приводной вал приводится в действие мотор-редуктором червячного типа с возможностью управления скоростью с помощью инвертора.

• магнитный ротор сделан с постоянными неодимовыми магнитами и покрыт диэлектрическим цилиндром.

• контроль скорости двигателя магнитного ротора с помощью инвертора.

• конвейерная лента сделана из двух износостойких синтетических материалов.

• поставляется с разгрузочным хоппером.

• поставляется с регулируемой отражательной перегородкой.

• соответствует директиве по оборудованию 2006/42/CE.

• расстояние между роликами: 1950 мм.

• мощность мотор-редуктора: 0,75 кВт-3/400 В АС 50 Гц.

• мотор магнитного ротора: 4 кВт - 3/400 В АС 50 Гц.



Технические характеристики

Технические характеристики Единицы измерения СВ1250/3340
Производительность т/ч До 30
Тип и количество приводов шт 2 электрических мотора вибрационного типа (производства Италия), регулируемые по мощности
Общая потребляемая мощность кВт 8
Напряжение В 380
Электромотор кВт 5,5
Напряжение вольт 380
Рабочая температура ⁰С -40 - +45
Количество рабочих органов шт 4
Размер ячейки рабочих органов мм от 20х20 до 60х60
Тип амортизаторов - пружинные
Общая ширина площадки сепарации мм 1250
Общая длина площадки сепарации мм 3350

Схемы

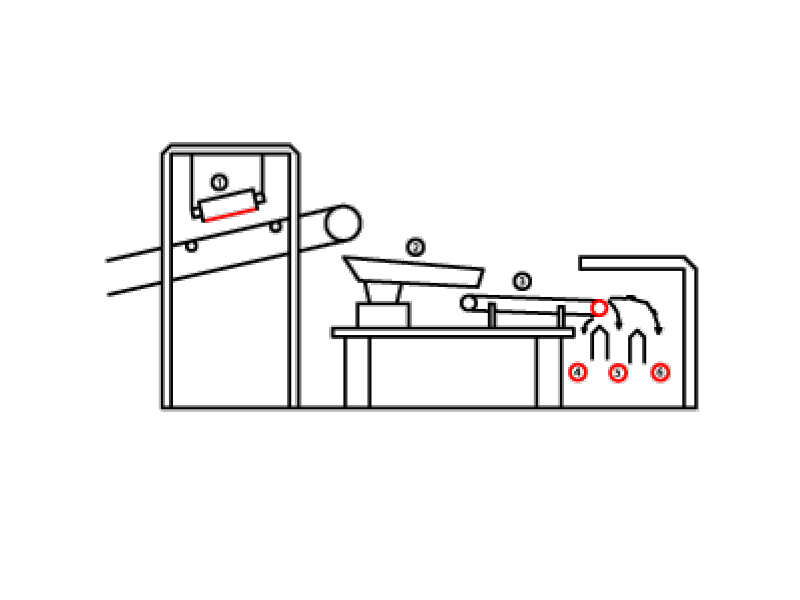

На схеме:

• сепарация надленточным магнитным сепаратором.

• вибростол.

• сепаратор для немагнитных металлов.

• следующая стадия отбора, при помощи магнитного шкива.

• выгрузка инертных материалов.

• выгрузка немагнитных металлов.
