Линия по производству ПВХ труб

  • Купить линию переработки электроники на 50 кг в час
Получить коммерческое предложение
  • Тип перерабатываемого материала:
* - Цена товара будет сформирована в индивидуальном порядке после заполнения формы запроса коммерческого предложения. Возможны персональные решения под каждую единицу оборудования.
Получить коммерческое предложение

Описание

Линия по производству ПВХ труб



Линия по производству ПВХ труб обеспечивает непрерывный цикл, состоящий из стадий экструзии (продавливания материала через формующее отверстие), калибровки и охлаждения в ваннах, вытяжки, резки трубы на заданную длину и укладки готовой продукции. ПВХ трубыэто долговечные, высокопрочные и легкие изделия из поливинилхлорида. Они не подвергаются различным воздействиям со стороны кислотных сред и коррозии. Отличаются высокой пожаробезопасностью и экологичностью. ПВХ трубы просты и удобны в монтаже.



Технические характеристики

Описание Технические данные
Экструдер BOCOMATIC . Одношнековый экструдер по переработке ПВХ

Потребляемая мощность основного двигателя от 7,5 до 160 кВт с управлением оборотами при помощи частотного преобразователя;

Шнек: диаметр  от  30 до  120 мм, рабочая длина от 32 L/D (отношение длины нарезной зоны к диаметру шнека);

Исполнение шнека и камеры: нитрированная или бронированная отделка;

Потребляемая мощность зоны: 4-8 зон, всего от  10 до 60 кВт;

Потребляемая мощность электродвигателей охлаждающих вентиляторов зоны нагрева: 0,3 кВт / 1 тона, 4-8 зон, всего от 0,5 до 4 кВт;

Потребляемая мощность зоны нагрева на головке: от 5 до 9 кВт

Загрузочная воронка из нержавеющей стали

а) Базовая,

б) Дозирующая

Панель управления Контактная панель управления  для изображения и управления линией
Экструзиционная голова Согласно требований заказчика
Зона вакуумной ванны для калибровки с системой охлаждения

Один охлаждающий насос 3,5 кВт;

Насос  охлаждающей жидкости согласно требований заказчика с теплообменником или кондиционером от 1 до 4 эвакуационных насосов

Ленточный транспортер Потребляемая мощность от 0,75 до 5 кВт
Устройство для резки Согласно требований заказчика – гильотинной или дисковой пилой со снятием фасок
Укладчик Приспособление для снятия изделий; Согласно требований заказчика – потребляемая мощность от 1,5 до 3 кВт
Потребляемая мощность линии Общая потребляемая мощность примерно от 30 кВт до 250 кВт

Схемы

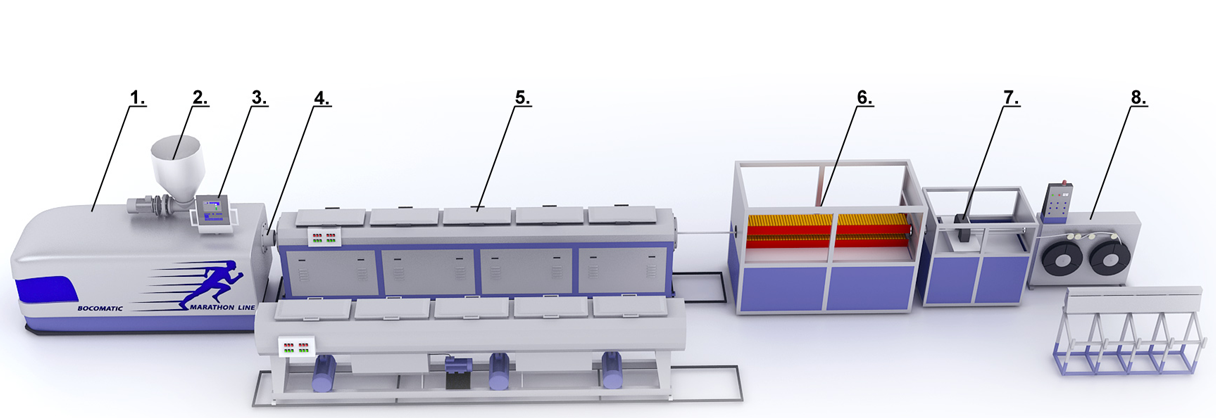

Описание к схеме:

1. Экструдер BOCOMATIC. Одношнековый экструдер по переработке ПВХ

2. Загрузочная воронка из нержавеющей стали

3. Панель управления

4. Экструзионная голова

5. Зона вакуумной ванны для калибровки с системой охлаждения

6. Ленточный транспортер

7. Устройство для резки

8. Укладчик
