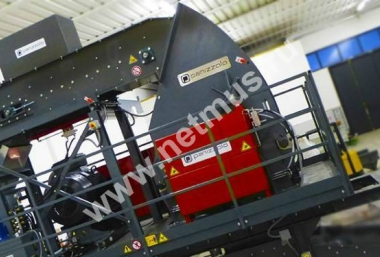

Завод по очистке стали из шин производительностью 1000 кг/час

  • Купить Завод по очистке стали из шин производительностью 1000 кг/час
Получить коммерческое предложение * - Цена товара будет сформирована в индивидуальном порядке после заполнения формы запроса коммерческого предложения. Возможны персональные решения под каждую единицу оборудования.
Получить коммерческое предложение

Описание

Завод по очистке стали из шин до чистоты не менее 98%



Материал для переработки: Стальная проволока от использованных шин (без бортовой части шин грузовых автомобилей), содержащая максимум 25% резины и текстиль.

Место использования: Линии для переработки автомобильных шин, производственные предприятия, станции перегруза мусора, мусоросортировочные комплексы, полигоны.

Цель переработки: Стальная проволока очищается от резины и текстильного волокна (до 2% веса), следов резины и текстильного волокна, пыли.

Производительность: 1 тонна в час



Описание элементов завода:



Позиция 1.

Код: NGS5/9 - Резиновая конвейерная лента

Рама конвейера сделана из слегка изогнутой железной пластины и профилированных труб. Конструкция легкая, но в то же время прочная. Резиновая лента скользит по гладким роликам, закрепленным на раме. Лента приводится в движение электрическим двигателем, подключенным к редуктору. Поворотные барабаны для самовыравнивания ленты с противоскользящим резиновым покрытием роликов. Установлена на самовыравнивающихся стойках. Система выравнивания роликов с натяжением ленты.



Позиция 2.

Код: F5T - Специальная молотковая дробилка.

Молотковая дробилка предназначена для отделения стальной проволоки от использованных шин, повышая ценность конечной продукции и очищая ее от резины. Ее детали спроектированы и скомпонованы так, чтобы следовать принципам обработки стальной проволоки, сохраняя такие же по гибкости элементы, из каких состоит сама шина.

Запатентованная конструкция лотка позволяет быстрое и простое изменение обработки и безопасное техобслуживание.



Молотковая дробилка состоит из:

1.  Загрузочной ленты с питателем

2.  Камеры дробления

3.  Рамы-держателя

4.  Аварийной двери и защитных экранов

5.  Электрической панели управления

6.  Электрического двигателя

7.  Гидравлической системы



1.  Загрузочная лента с питателем

Подает материал в мельницу, дозирует его и предотвращает возможное засорение размольной камеры.

• Ее движение контролируется электрической панелью управления.

• Резиновая лента.

• Специальный питатель, установленный на высоком уровне, для более простой загрузки.

• Ее поднимает  поперечная балка-опора из сплава HeA.



2.  Камера дробления

• Мельница состоит из 1 крышки, 1 рамы-держателя, 1 ротора и 1 лотка. Эти детали полностью сделаны из конструкционной стали S355J2.

• Высокое качество переработки и очистки стальной проволоки (благодаря конструкции ротора и лотка).

• Гидравлическая блокировка крышки и рамы-держателя во время переработки. Эту систему можно легко разблокировать для технического обслуживания.

• Внутренняя сторона выполнена из противоизносной стали (эффективность измельчения, долговечность, простая и быстрая замена, экономия денег и времени).



3.  Рама-держатель

• Выполнена из Fe510d.

• Балки сделаны из HeA.

• Дополнена антивибрационными стойками, лестницами и помостами с перилами.

• Оборудована кабелепроводами и гидравлической системой на стороне машины.



4.  Аварийная дверь и защитные экраны

• Аварийная дверь контролируется системой управления программы.

• Защитные кожухи для движущихся компонентов (приводного ремня, блоков ротора и двигателя, махового колеса двигателя).



5.  Электрическая панель управления

• Содержит в себе устройства управления и контроля, устройства включения питания и электрического привода, цепи управления безопасностью и систему ПЛК.

• Сенсорный экран для легкой настройки и визуализации рабочих параметров.

• Программа управления: регулирует процесс измельчения различных материалов; сообщает пользователю о периодических проверках; блокирует мельницу при необходимости.



6.  Электрический двигатель

• Установленная мощность: 90 кВт

• Трапециевидный приводной ремень.

• Гибкая опора с системой гидравлического позиционирования.



7.  Гидравлическая система

• Оборудована антивибрационными стойками.

• Трубки и кнопочная станция для управления следующими движениями:

открыть/закрыть крышку;

крепление крышек к раме-держателю;

движение гибкой опоры для натяжения ремня.



Преимущества:



• Прочная конструкция, созданная для эффективного измельчения

• Мельница открывается гидравлической системой, обеспечивая быстрый и простой доступ в камеру измельчения

• Двухуровневая рама-держатель для улучшения эффективности и повышения комфорта и безопасности при чистке и техническом обслуживании

• Загрузочная лента приводится в движение гидравлической системой. Специальная конфигурация, предотвращающая засорение камеры измельчения

• Ротор можно подцепить к крышке, чтобы поднять его для техобслуживания

• Ротор со взаимозаменяемыми молотами

• Запатентованный заменяемый лоток:

• быстрая и простая замена, которая позволяет различную обработку;

• быстрое, легкое и безопасное техобслуживание для уменьшения времени простоя;

• взаимозаменяемые решетки;

• легко устанавливаемая конструкция лотка для подстройки на различные рабочие процессы;

• Легко заменяемые устройства защиты;

• Комплекс программного управления;

• Для использования не нужна высокая квалификация персонала.



Позиция 3.

Код: VVP9/3 - Динамический сепаратор

Вибрационный стол, разработанное компанией, предназначенное для отделения стальной проволоки (выходящей из мельницы) от резины и текстильного волокна.



Позиция 4.

Код: NGS5/8 - Резиновая конвейерная лента (выгрузка резины)

Рама конвейера сделана из слегка изогнутой железной пластины и профилированных труб на электрической сварке. Конструкция легкая, но в то же время прочная. Резиновая лента скользит по гладким роликам, закрепленным на раме. Лента приводится в движение электрическим двигателем, подключенным к редуктору. Поворотные барабаны для самовыравнивания ленты, с противоскользящим резиновым покрытием роликов. Установлен на самовыравнивающихся стойках. Система выравнивания роликов с натяжением ленты.



Позиция 5.

Код: OF7 - Надленточный магнитный сепаратор

Рама сепаратора с верхней лентой представляет собой прочную конструкцию из 160-мм U-образного железного профиля, что обеспечивает устойчивость и в то же время легковесность машины. Внутри сепаратора активно перманентное не отключаемое магнитное поле. Система дополнена резиновой лентой с замкнутыми кольцами на термической сварке и предназначена для извлечения ферромагнетиков. Машина по извлечению ферромагнетиков приводится в движение электродвигателем, подключенным к редуктору.



Позиция 6.

Код: NGS5/8 - Резиновая конвейерная лента (выгрузка железа)

Рама конвейера сделана из слегка изогнутой железной пластины и профилированных труб на электрической сварке. Конструкция легкая, но в то же время прочная. Резиновая лента скользит по гладким роликам, закрепленным на раме. Лента приводится в движение электрическим двигателем, подключенным к редуктору. Поворотные барабаны для самовыравнивания ленты, с противоскользящим резиновым покрытием роликов. Установлен на самовыравнивающихся стойках. Система выравнивания роликов с натяжением ленты.

Технические характеристики

Технические характеристики Единицы измерения Параметры
NGS5/9 - Резиновая конвейерная лента
Двигатель В, Гц  50, 220/380
Рисунок резины   Рисунок «в елочку»
Ширина рисунка мм 500
Длина рисунка м 9
F5T    Специальная молотковая дробилка
Электродвигатель с устройством плавного пуска кВт 90
Передача Трапециевидный приводной ремень
Камера загрузки мм 520x430
Вес кг 5000
Производительность (в зависимости от перерабатываемого материала и типа решетки) т/ч  1
Молотки шт 4
Решетки (решетка и наковальня, установлено в лотке) шт 1 и 2
Электрическая панель управления
Питание Источник переменного тока 380/400 В / 3 фазы / 50 Гц + нейтраль. Прерыватель цепи с устройством защитного отключения на 630 А
Сертификация Электрическая панель управления сертифицирована по CEI 64-8 IEC60204-1
Внутренние электрические кабели сертифицированы по CEI 20-20
Внешние электрические кабели (соединения между электрической панелью и машиной) сертифицированы по CEI 20-13 с двойной изоляцией
Гидравлическая система
Питание Источник переменного тока 380/400 В/ 3 фазы / 50 Гц + нейтраль от электрической панели
Мощность кВт 3
Давление контура бар 120
Масляный бак (дополненный фильтрами для возврата масла) л  100
Гидравлический контур Стальные и резиновые трубки SAE 100 R2 A/DIN-EN 853 2SN. Реверсивные клапаны безопасности установлены на цилиндрах, открывающих крышку
Сертификация Гидравлическая система соответствует следующим требованиям:
Законы ЕЭС: 2006/42/CE, 2006/95/CE
Технические законы: UNI EN 982:2009, UNI EN 12100-1:2009, UNI EN 12100-2, UNI EN 982:2009, EN 50082-2, EN 50081-1, CEI EN 60204-1:2006
VVP9/3    Динамический сепаратор
Пуск 2 двигателя-вибратора по 5 кВт, трехфазное питание 220/380 В – 50 Гц
Размеры (ШхД) мм 900х3000
NGS5/8   Резиновая конвейерная лента (выгрузка резины)
Движение, 1 электродвигатель В, Гц 50, 220/380
Рисунок резины   Рисунок «в елочку»
Ширина мм 500
Длина м 8
OF7   Надленточный магнитный сепаратор
Мощность, 1 электродвигатель кВт 1,1
Рисунок   Рисунок «в елочку»
Размеры, Ширина рисунка мм 700
NGS5/8   Резиновая конвейерная лента (выгрузка железа)
Движение, 1 электродвигатель, В, Гц  50, 220/380
Рисунок резины   Рисунок «в елочку»
Размеры (ширина) мм 500
Длина м 8

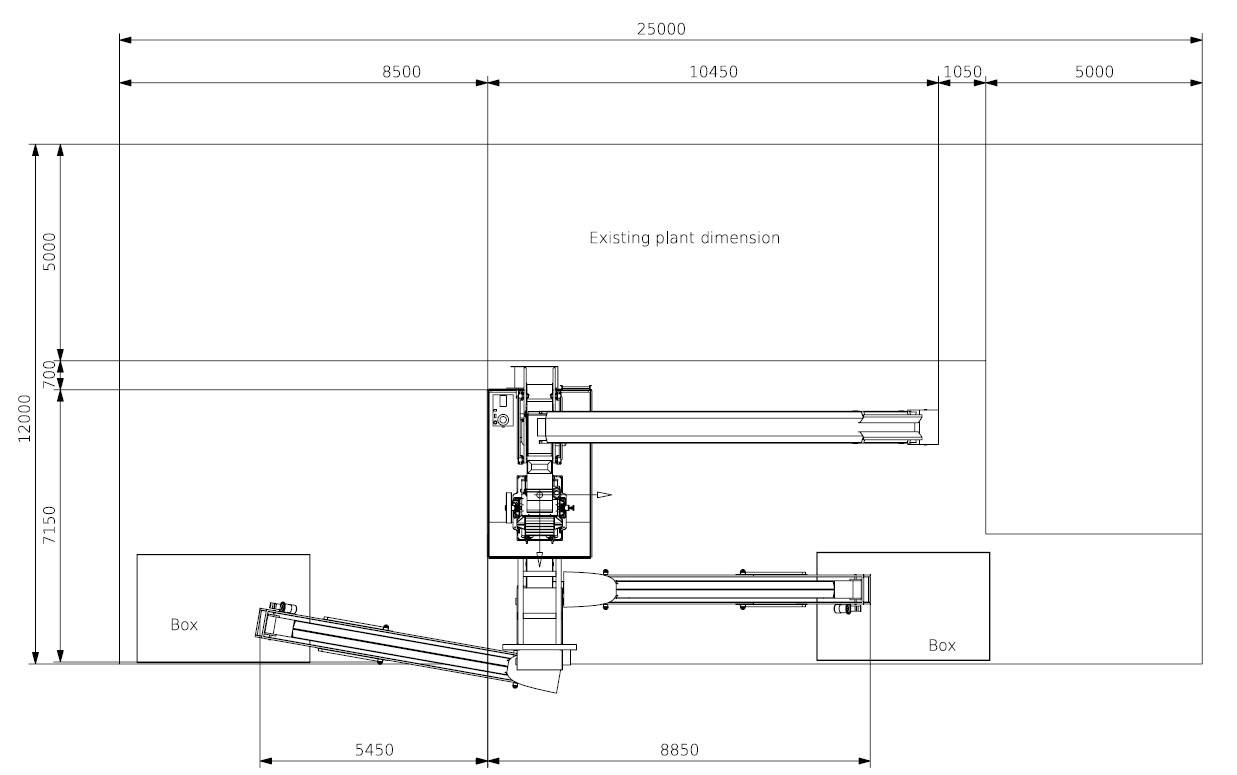

Схемы
