Горизонтальный пресс для вторичного сырья (хвостов) Presona LP 50 VH2

  • Купить Горизонтальный пресс для вторичного сырья (хвостов) Presona LP 50 VH2
Получить коммерческое предложение * - Цена товара будет сформирована в индивидуальном порядке после заполнения формы запроса коммерческого предложения. Возможны персональные решения под каждую единицу оборудования.
Получить коммерческое предложение

Описание

Горизонтальный пресс для вторичного сырья LP 50 VH2 с технологией предварительного прессования



Все прессы моделей EH, VH и CH оборудованы системой предварительного прессования. Материал, поступающий из загрузочного отверстия, сжимается предварительным прессом. Благодаря этому, к началу работы основного пресса в пресс-камере не остается излишков материала. Традиционные прессы, как правило, оснащены системами обрезки лишнего материала в пресс-камере. Эти системы подвержены сильному износу, к тому же при этом повышается риск остановки работы пресса из-за застревания материала Предварительное прессование позволяет максимально эффективно использовать силу давления основного пресса, не требуется никаких затрат на обрезку излишков прессуемого материала.



Преимущества прессов моделей EH, VH и CH



• высокая износостойкость благодаря использованию системы предварительного прессования.

• низкий уровень энергопотребления.

• формирование кип оптимальных размеров и плотности для различных типов прессуемого материала.

• простота в эксплуатации.

• надежность.

• высокий уровень безопасности всех компонентов пресса.

Прессы моделей EH, VH и CH предназначены для компактирования вторсырья самых разнообразных типов: бумаги, картона, газет, журналов, полимерной пленки, ПЭТ-бутылок, алюминиевых и жестяных банок, бытовых отходов, измельченных промышленных отходов и др. Благодаря большому выбору дополнительного оборудования имеется возможность изготавливать системы, ориентированные на конкретные требования наших клиентов с производительностью горизонтальных прессов от 50 до 800 кубометров в час и более.



Фрикционный канал



• давление во фрикционном канале регулируется внутри закрытой конструкции.

• сила давления верхней фрикционной плиты регулируется гидравлическим цилиндром.

• регулировка силы давления верхней фрикционной плиты с панели управления пресса.

• боковые фрикционные плиты регулируются вручную с помощью резьбовых зажимов.



Основной пресс



• пресс перемещается на четырех сверхпрочных колесах, движущихся по направляющим в нижней части.

• прочные и компактные износостойкие направляющие колодки в нижней, боковых и верхней зонах пресса.



Предварительный пресс



• усиленные подшипники вала предварительного пресса.

• подшипники со сменными втулками вала.

• система контроля положения предварительного пресса в ходе работы гарантирует блокировку смотровых люков и защитных кожухов.



Рама, каркас



• нижняя плита рамы пресса выполнена из износостойкой стали Hardox 400 толщиной 16 мм.

• сменные направляющие нижней плиты пресса.

• применение опорных стоек (опция) избавит от необходимости изготовления приямка для игл.



Гидравлическая система



• главный привод 22 кВт (VH1), 37 кВт (VH2), 45 кВт (VH3) со сдвоенной системой гидронасосов.

• система контроля уровня масла.

• датчик температуры масла – текущая температура отображается на экране панели управления.

• маслоохладитель.

• маслонагреватель (опция).



Обвязка кип



• система обвязки с пятью дугообразными иглами устанавливается на игольной раме под фрикционным каналом.

• простая и надежная конструкция устройства скручивания.

• система протяжки проволоки, рассчитанная на применение больших катушек с проволокой.

• возможность изменения количества скручиваний (при прессовании полимеров) (опция).



Система управления



• ПЛК фирмы Siemens.

• интерфейс оператора MiniPremi для управления системой и наблюдения за ходом работы.

• быстроразъемные соединения - быстрый и безопасный монтаж.

• система фотоэлементов для управления прессом и конвейерами.

• два уровня расположения фотоэлементов - максимальный контроль цикла прессования различных материалов.

• при прессовании запыленного или загрязненного материала могут использоваться усиленные фотоэлементы (опция).

• GSM-модем (опция) для поиска/устранения неисправностей и обновления программного обеспечения.



Технические характеристики

Технические характеристики Единицы измерения LP 50 VH2
Теоритическая объемная производительность м³/ч 730
Максимальная объемная производительность м³/ч 340
Весовая производительность т/ч 8-22
Загрузочное отверстие (ДxШ) мм 1500x1100
Размер кипы (ВxШ) (длина варьируется) мм 720x1100
Плотность кипы кг/м³ 400-550
Количество вертикальных рядов проволоки - 5
Сила давления предварительного пресса т 25
Сила давления основного пресса т 50
Удельное давление Н/см² 63
Максимальное давление масла бар 250
Объем масляного бака л 600
Мощность электродвигателя кВт 1x37
Мощность маслоохладителя кВт 1x1,5
Вес т 17





Сравнение моделей

Модель LP 40 ОН2 LP 40 EH1 LP 50 EH1/ЕН2/ЕН3 LP 50 VH1/VH2/VH3 LP 65 VH1
Весовая производительность (т/ч) 6,0-10,0 3-10 6-14/8-22/10-27 6-14/8-22/10-27 авг.15
Размер кипы (ВxШ) (мм) 850 х 750 720 x 1100 720 x 1100 720 x 1100 1100 x 750
Плотность кипы (кг/м3) 300-400 375 - 525 400 - 550 400 - 550 425 - 575
Сила давления основного пресса (т) 40 40 50 50 65
Мощность (кВт) 30 1 x 15 22/37/45 22/37/45 37
Гарантия (г) 2 2 2 2 2



Модель LP 80 VH1/VH2 LP 100 CH2/CH4/CH4 S LP 100 DH4/DH4 S LP 140 CH1 S/CH2 S LP 140 XH1 S/XH2 S
Весовая производительность (т/ч) 9-25/13-30 12-25/14-32/19-41 13-32/17-40 15/18 16/19
Размер кипы (ВxШ)  (мм) 750x1100 750x1100/750х1100/1100х1100 750x1100/1100x1100 1100x1100 1100x1100
Плотность кипы (кг/м3) 450-600 500-725/500-725/450-600 500-725/450-600 475-700 475-700
Сила давления основного пресса (т) 78 100 100 140 140
Мощность (кВт) 55/2х45 2х45/2х55/2х55 2x55 2x55 2х5/2х75
Гарантия (г) 2 2 2 2 2

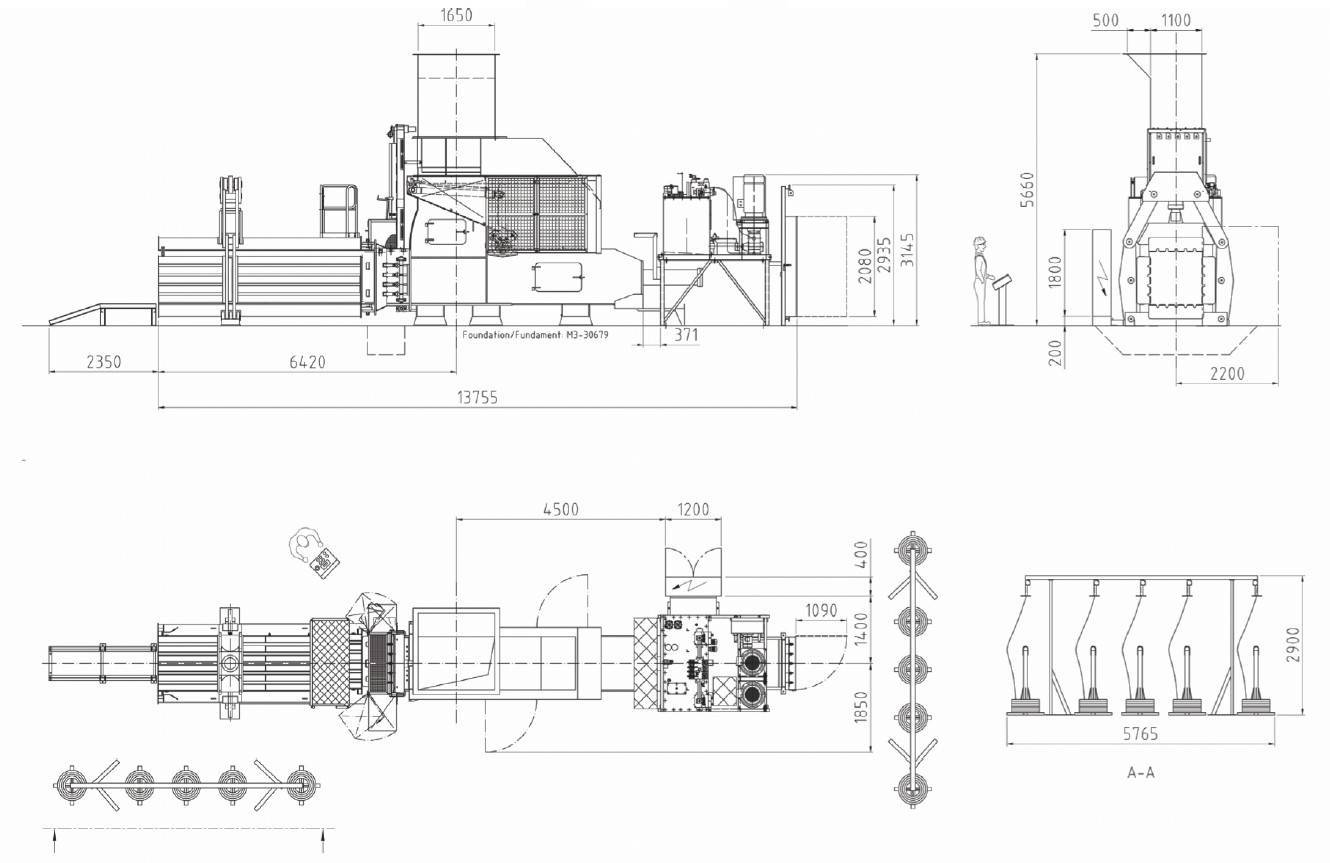

Схемы
