Линия переработки компьютеров, электроники и бытовой техники производительностью 1,5-2 тонны в час

  • Купить линию переработки электроники на 50 кг в час
Получить коммерческое предложение * - Цена товара будет сформирована в индивидуальном порядке после заполнения формы запроса коммерческого предложения. Возможны персональные решения под каждую единицу оборудования.
Получить коммерческое предложение

Описание

Линия переработки электроники и электроприборов производительностью 1,5•2 тонны в час



Материалы для переработки: электрооборудование (переработка электроники, компьютеров, электробытовых приборов)
Производительность: 1500•2000 кг/час



Общее описание и преимущества основного оборудования:


Конвейер из листовой стали


Данный конвейер помогает доставлять материал, подлежащий обработке, в воронку измельчителя.


Воронка


Воронка установлена на измельчитель сверху.
Модель: прочная конструкция из листовой стали с укреплениями и отбортованной рамой для установки на режущем устройстве; система легкого открытия сторон для закрепления на камере шредера; имеется крышка.



Измельчитель RM1350/2•1500 • 90 кВт (щипальная машина)


Двухвальный шредер со смещенным ротором, режущий аппарат, с медленным тихим ходом.
Модель: компактный дизайн; округлые боковые стенки корпуса, подогнанные к радиусу ножа для лучшей самоочистки и меньшей нагрузки на валы и корпус; большая поверхность очищения боковых стенок корпуса для тщательной очистки от измельченных материалов; высококачественные шестигранные ножевые валы, отвальцованные для соответствующей форме передачи нагрузки; электрогидравлический двигатель, приводимый в действие осевым поршневым насосом переменной производительности и осевым поршневым мотором, с зависящей от нагрузки электрогидравлической регулировкой рабочего объема; каждый ножевой вал приводится в действие отдельно; безопасная передача вращающего момента с прямозубой цилиндрической шестерней, соединенной с эпициклической шестерней; встроенные стенки с регулируемыми сальниковыми устройствами для дополнительной защиты подшипников и ступеней зубчатой передачи.



Рабочая площадка


Рабочая площадка необходима для установки двухвального измельчителя RM1350/2•1500.
Модель: прочная стальная конструкция с рабочей площадкой и защитой от падения; секционные балки; соединение с конвейерной системой; опорный безопасный корпус для гидравлического прижимного механизма; встроенные мосты для гидравлической системы измельчителя.



Ленточный конвейер


Данный ленточный конвейер используется для передачи материала от измельчителя на другой ленточный конвейер (4.1).
Модель: тяжелый резиновый ленточный конвейер; покрытый снизу; чистящая часть; встроенная воронка для системы освобождения.
• горизонтальная длина около 5000 мм.
• ширина конвейера около 1000 мм.
• высота боковых стенок около 300 мм.
• мощность привода около 2,2 кВт.



Ленточный конвейер


Данный ленточный конвейер используется для передачи материала для последующего отделения железа
Модель: тяжелый резиновый ленточный конвейер; покрытый снизу; вращающиеся чистящие щетки;
включает немагнитную площадку, пригодную для магнитного сепаратора.
• горизонтальная длина сверху около 2300 мм.
• наклонная длина около 5800 мм.
• наклон около 25°.
• мощность привода около 2,2 кВт.



Ленточный сепаратор с постоянным магнитом


Для отделения металлических частиц от измельченного материала.
Модель: Клиноременный привод, корпус барабана изготовлен из аустенитной марганцевой стали и имеет 3 полосы с электромагнитными блоками.
• диаметр барабана около 320 мм.
• рабочая длина около 1300 мм.
• рабочая ширина около 1000 мм.
• включает корпус машины (6.1).
• для установки сепаратора над ленточными конвейерами (4.1 и 4.4).
Модель: прочная стальная конструкция с секционными балками.
Сверху покрытая металлическим листом, а с боков – крышками ПВХ;
Поддерживающая опора.



Ленточный конвейер


Данный ленточный конвейер предназначен для передачи очищенного от металла материала от измельчителя к сепаратору с зигзагообразно расположенными ситами (5.0).
Два встроенных пункта ручной сортировки для отделения тяжелых частей для безопасности работы следующего измельчающего блока.
Модель: тяжелый резиновый ленточный конвейер; покрытый снизу; чистящая часть.
• горизонтальная длина около 6500 мм.
• ширина конвейера около 1000 мм.
• высота боковых стенок около 400 мм.
• мощность привода около 3,0 кВт.



Ленточный конвейер


Данный ленточный конвейер используется для сбора металлических частей от ленточного сепаратора с постоянным магнитом (4.2) в контейнер.
Модель: тяжелый резиновый ленточный конвейер; покрытый снизу; чистящая часть включает немагнитную площадку, пригодную для магнитного сепаратора.
• горизонтальная длина около 6500 мм.
• ширина конвейера около 600 мм.
• высота боковых стенок около 400 мм.
• мощность привода около 1,5 кВт.



Шнековый конвейер


Данный шнековый конвейер используется для передачи смешанных отходов в сепаратор с зигзагообразно расположенными ситами.
• диаметр труб около 270 мм.
• длина около 5000 мм.
• привод 2,2 кВт.



Сепаратор с зигзагообразно расположенными ситами


Данный сепаратор предназначен для отделения пыли/порошка и легких частиц (например, фольги) с очищенного от металла материала.
• разделения материалов различных плотностей.
• замкнутая система циркуляции воздуха для пневматической транспортировки разделенных частиц.
• 4 шага разделения с размерами 200x800мм.



Барабанный питатель


Барабанный питатель установлен на верхней части сепаратора с зигзагообразно расположенными ситами.
• необходим для замкнутой системы циркуляции воздуха.
• мощность привода: около 0,75 кВт.



Циклонный сепаратор


Данный циклонный сепаратор используется для отделения легких частиц из зигзагообразно расположенного сита.
• разделения частиц различной плотности также с помощью пневматической системы.
• диаметр: около 800 мм.



Радиальный вентилятор


Радиальный вентилятор предназначен для отделения неметаллических частиц при попадании в зигзагообразно расположенное сито.
• для передачи неметаллических частиц в циклонный сепаратор.
• для отделения неметаллических частиц при попадании в циклонный сепаратор.
• мощность привода около 11,0 кВт.
• расход воздуха около 4000 м3 /час.



Система труб


Система труб используется для соединения всех необходимых частей установки.
• быстрая установка, толстые стенки труб.
• ручные клапаны для контроля всасывания и разделения.



Специальная молотковая дробилка HA800/1•1000 75 кВт


Корпус дробилки, а также удлинение стенки дробления могут быть открыты/ удалены с помощью гидравлического устройства. Основной привод с клиновыми ремнями и контролем мощности. Защита от перегрузки с помощью датчика уровня в камере измельчителя.


Корпус машины


Удерживающая конструкция для молотковой дробилки.
Модель: прочная стальная конструкция с секционными балками
Примечание: корпус машины не звукоизолирован от молотковой дробилки. Ожидаемый уровень шума во время работы может достичь 100 Дб (А)



Конвейер из листовой стали


Конвейер предназначен для транспортировки материала от молотковой дробилки к вихретоковому сепаратору.
Спроектирован как горизонтальный, а также восходящий конвейер из листовой стали, покрыт снизу.



Вихретоковый сепаратор


Вихретоковый сепаратор служит для отделения пластмассовых частиц для отделения немагнитных частиц цветных металлов от пластмассовых.
• рабочая ширина 900 мм
• общая длина около 5000 мм
• общая ширина около 2500 мм
• ременный привод 1,5 кВт
• скорость движения ленты 0,5 – 2,0 м/сек
• полюсная центровая система
• привод барабана 4,0 кВт
• общая ширина около 1365 кг
• включая подающий вибрационный конвейер.
• включая магнитный барабанный сепаратор.
• включая прочный корпус машины.
• включая прибор управления.



Струйный фильтр обеспыливания для сепарационного блока


Данный фильтр имеет специальный фракцинатор для отделения тяжелых частиц от воздушного потока, с большим отверстием для легкой очистки, соединение каркаса со струйным фильтром на жестких формах, чистящие насадки на трубках.
Продувные трубы, контролируемые соленоидными клапанами, перед которыми расположена камера давления, готовы к работе, включая мониторинг интервалов движения для каждого ряда труб, установленных в корпус фильтра.
• с заземленными жесткими опорами, с компрессором.
• скорость подачи максимум: 7500 м3/час.



Комплектное распределительное устройство


Данное устройство предназначено для мониторинга и контроля всех функциональных операций; со всеми необходимыми элементами работы, включения/отключения и безопасности, а также встроенный контроль обратного хода и отключения. Визуализации и работа отражаются на сенсорном экране, встроенном в рабочую поверхность.
Модель: Устройство автоматики – SIEMENS.
Части привода, системы управления, а также компоненты работы и наблюдения от известных производителей; установлено на пульте управления из листовой стали, эмаль пульта управления RAL 7035; изготовлено в соответствии с действующими нормами DIN EN и VDE; имеет полную схему проводки.



Технические характеристики

Технические характеристики Единицы измерения Шредер RM 1350/2-1500
Габариты зоны дробления мм 1350x1500
Количество ножевых валов шт 2
Шестигранный вал встречного вращения шт 2
Лезвия из специальной стали шт 18
Толщина лезвий мм 50
Количество зацепов на лезвиях шт 2
Мощность кВт 90
Напряжение Вт/Гц 400/50





Технические характеристики Единицы измерения Специальная молотковая дробилка HA 800/1-1000
Диаметр ротора  мм 800
Длина ротора  мм 1000
Общая ширина  мм 2950
Общая высота  мм 2050
Вес машины  кг 7500
Мощность привода кВт 75





Комплектация поставки:
Конвейерное оборудование
Сепараторы
Рабочая площадка
Воронка
Барабанные питатели
Шредер RM 1350/2-1500
Радиальный вентилятор
Система труб
Специальная молотковая дробилка HA 800/1-1000
Металлоконструкции
Струйный фильтр обеспыливания для сепарационного блока
Комплектное распределительное устройство

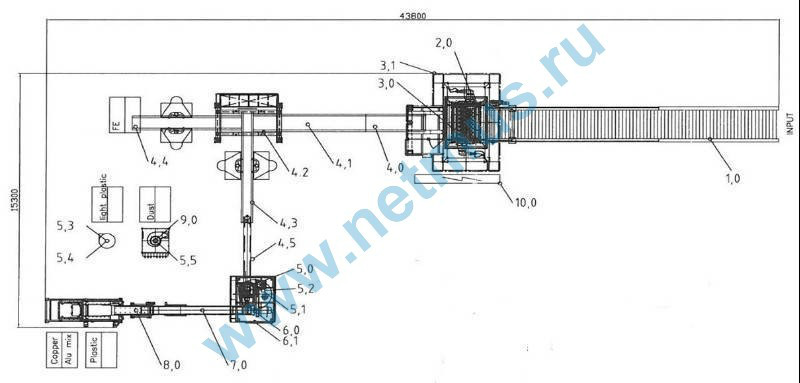

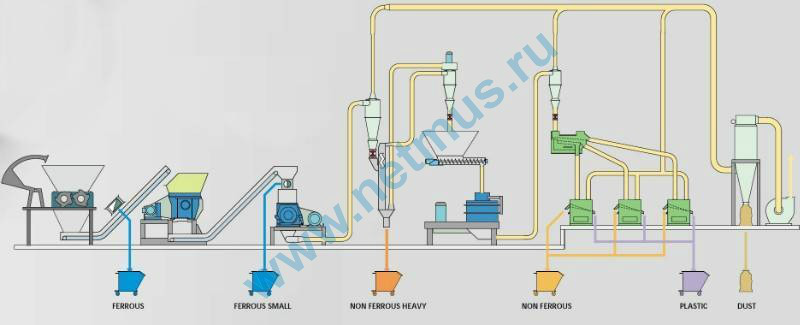

Схемы
